基于開源云技術的高可用Web應用云研究

0 引言

    Web應用（Web Application ，Web App）是基于萬維網的一種延伸，既包括以瀏覽器為入口的站點，也包括一些更適應移動終端的Native App。在普通計算機上以瀏覽器訪問Web資源為主，根據WordWebSize官網對Web網頁的實時統計，截至2013年6月27日，Web網頁數量已超過4506億頁 。而各類移動終端上，瀏覽器啟動次數逐漸減少，因?yàn)镹ative App更適用于移動互聯網，很多Native App（如微博、微信、淘寶等）已內置瀏覽器。根據百度2013年一季度的移動互聯網發展趨勢報告，截至2013年3月，移動互聯網的人均上網時長已超越PC互聯網的29％。

    Web應用的特點是基于Http等協議以統一資源標識符的形式對資源進行訪問，資源存放在互聯網中的某一服務器（物理的或虛擬的）中，但其中存在以下兩個問題：①負載（訪問量）周期性變化，在部分時間需要大量的計算資源（網絡帶寬、數據處理、存儲等） ，如新學期學生選課、購物網促銷等，而其它時間需要的計算資源要小得多甚至零負載；②易受突發事件影響，如美女畢業照致人大網絡癱瘓等。這些問題是Web應用與生俱來的缺陷，目前主流的解決方法包括基于分層的Web架構、分布式集群、緩存技術、負載均衡等。這些方法能在一定程度上解決Web應用的負載問題，但存在管理成本高、可伸縮性有限、浪費計算資源等問題。

    本文通過分析傳統的分層架構集群存在的問題，并針對問題設計了SPI云架構方案。結合開源Openstack、Cloudify平臺，設計并實現了“Openstack＋Cloudify＋WebApp”的SPI方案，該方案具有應用安全、彈性計算、高性價比等特點。

1 傳統分層架構集群

    大多數現代企業級應用的構建分為3個或4個物理層。第一層是數據層，一般采用關系型數據庫實現。第二層是業務邏輯層，實現應用核心的業務邏輯功能。第三層是Web表示層，實現應用請求響應的用戶結果呈現（比如HTML、JSON、XML等） 。通常在Web表示層之上還有負載均衡。許多應用系統也使用一個消息傳遞層，基于可靠的異步通信和事件驅動的處理模式，業務邏輯服務消費消息層到達的消息，并處理消息映射的工作。為了實現高可用性和更高的處理能力，每個層都使用集群配置。3個或4個不同的集群，由網絡通信組成一個整體，形成企業級應用，如圖1所示。

圖1 分層架構的集群

    分層架構的集群在一定程度上增加了Web應用的處理能力，但同時存在以下問題：

    （1）管理存在困難。每一層是一個不同的集群，需要不同的特定技術支持，會造成如下問題：①每一層集群需購買相關組件并雇傭?qū)�業人員安裝維護，帶來昂貴成本；②組件繁多帶來跟蹤和監控上的困難；③業務處理需要多個組件動態組合，若產生故障難以維護；④應用多個分層協同工作，分層部署困難。

    （2）性能方面受到一定限制。一項完整的業務處理需要多個層共同協作，而每層間只能通過網絡傳輸完成，使得每一項業務處理的時延受到限制。同時，隨著集群的擴展，計算能力增加，但網絡帶寬存在瓶頸，整個系統吞吐受限。

    上述延遲和可伸縮性受限問題，一般通過建立緩存機制解決。在數據庫層增加基于內存技術的緩存層，適用于讀操作次數遠大于寫操作的情況。同時可在Web表示層建立基于資源分類的緩存，此方法特別適用于靜態資源的緩存，可減少請求處理的路徑。增加緩存層同樣會付出一定代價。增加新的層，需要為新的技術和管理付費，同時緩存技術對于寫操作多的場景并不適用。

    （3）造成計算資源浪費。一個Web應用系統為了解決系統負載高峰，對集群節點進行擴展，而在運營中為了應對突發事件的影響，需開啟更多節點以防止系統宕機，造成大量的計算資源浪費。

2 SPI云計算架構

    云計算有著較多定義，其中美國國家標準技術研究所（NIST）的定義是云計算定義的權威。云計算是一種無所不在、方便、按需通過網絡使用可配置計算資源共享池的計算模型。計算資源包括網絡、服務器、存儲、應用程序等。計算資源共享池可以最小化平臺的服務管理、服務交互，并且迅速地提供或釋放計算資源。云計算具有按需自助服務、網絡獲取、資源池化、快速彈性、可計量服務五個基本特征。

    云計算可分為軟件即服務（Software as a Service，SaaS）、平臺即服務（Platform as a Service，PaaS）、基礎設施即服務（Infrastructure as a Service，IaaS）三類服務模型，也被簡稱為SPI模型，如圖2所示。

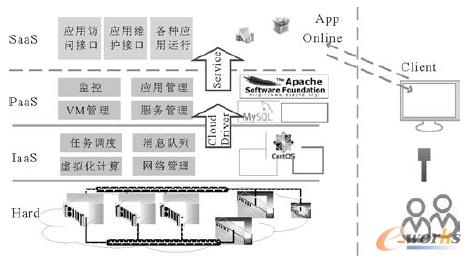

圖2 SPI模型棧

    不同企業對SPI三層模型的劃分略有差別，但大體相同。圖2中，IaaS層對物理服務器集群進行統一管理，形成集群系統，向外提供各種帶有操作系統的虛擬主機服務。這些虛擬主機的內存、硬盤、網絡均是可配置的。PaaS層通過IaaS層提供的接口使用虛擬主機，并向用戶提供應用程序的運行環境服務，如數據庫服務。SaaS層利用PaaS層提供的運行環境運行相關應用，用戶可以在線使用。

    在SPI模型棧中部署的應用有分層架構集群中應用所不具備的優勢，具體有以下幾方面：① SPI中運行的應用可根據應用負載或訪問量動態伸縮。假設應用A運行在SPI中，應用A就運行在Tomcat容器并使用MySQL數據庫。當A負載量過大時，可向PaaS申請更多的MySQL服務實例和Tomcat實例。而PaaS層則向IaaS層申請相應操作系統的虛擬主機以運行MySQL與Tomcat；當應用A的負載遠小于其服務的實例時，PaaS層即進行空閑實例回收，IaaS層銷毀相應的虛擬機；② SPI中可同時運行多個應用，實現應用共享計算資源。由于PaaS層的實例是無狀態或數據同步的，可隨時增加與銷毀，因此可以將應用間的計算能力共享，以平衡多個應用的同時運行。另外，由于所有的運行環境運行在虛擬機中，形成網絡、系統、主機的隔離，保證了多個應用間的隔離與安全；③ 成本降低。公有云（如GAE、SAE等）平臺按需付費，相比自己購置或租用同等計算能力的服務器更加實惠。自建私有云有著大量的開源云平臺，如Openstack、CloudStack等IaaS平臺，Cloudify、CloudFoundry等PaaS平臺。IaaS與PaaS平臺間耦合度低，能夠較好地相互組合使用，而且這些平臺均有較為活躍的社區進行技術討論與支持。

3 “Openstack＋Cloudify＋WebApp”SPI設計方案

    3.1 Openstack計算資源管理

    OpenStack基于一系列開源技術，提供了大量可伸縮的云計算服務軟件。公司、服務提供商、增值代理商、中小型企業、研究人員和全球數據中心均可利用Openstack部署大規模的私有云或公共云。

    Openstack是SPI架構的基礎，通過網絡虛擬化、存儲虛擬化、計算能力虛擬化及相關管理與調度技術，提供虛擬主機服務。OpenStack 包括7個核心組件：計算（Compute）、對象存儲（Object Storage）、身份（Identity） 、儀表板（Dashboard）、塊存儲（Block Storage）、網絡（Network）和鏡像（Image Service）。

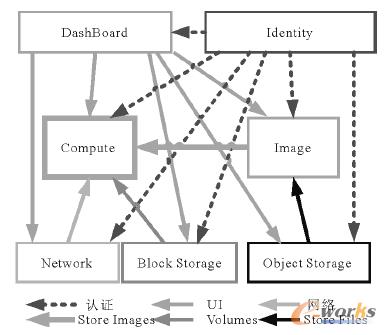

    如圖3所示，Dashboard為其他OpenStack服務組件提供了一個web前端。Identity實現所有服務的身份驗證。Compute是整個Openstack平臺的核心組件，提供虛擬服務器，同時依賴Network、Block Storage、Image三個組件，分別為虛擬服務器提供虛擬網絡、虛擬存儲卷以及鏡像服務。Image服務為計算節點提供存儲、檢索鏡像及相關的元數據信息。而鏡像及相關元數據信息存儲在Object Storage中，也可以存放在本地文件系統、網絡文件系統中等。

圖3 openstack的七大組件

    如圖4所示，本文將Openstack部署在三臺服務器中，一臺作為控制節點，兩臺作為計算節點。由于實驗平臺硬件資源有限，取消了對實驗非必須的一些組件（如swift）的部署，并將與計算（提供虛擬機）無關的組件統一安裝到控制節點。控制節點有以下組件：數據庫（MySQL）、消息隊列（RabbitMQ）、身份認證（keystone）、鏡像服務（glance）、網絡（nova‐network）、服務API（novaapi／glance‐api）、計算調度（nova‐scheduler）、控制臺服務（nova‐consoleauth）、遠程訪問（nova‐novncproxy）；計算節點有虛擬化（KVM）、計算（nova‐compute）組件，其中虛擬化為計算提供基礎服務。

    三臺服務器由兩臺交換機組成外網與內網，10.10.4.0/24作為外部網絡，各節點通過此交換機與外部通信，外部通過此網絡獲取計算服務資源；192.168.1.0/24為內部網絡，用于組件之間的通信和虛擬機之間私有信息的傳遞。計算節點內虛擬機的網絡采用FlatDHCP 模式，在該模式下，控制節點提供dhcp 和nat 服務形成虛擬網絡的網關，平臺內所有虛擬機向控制節點請求虛擬IP ，組成虛擬內部網絡。虛擬IP 網段為192.168.100.0/24。為了保證虛擬機能夠?yàn)橥獠烤W(wǎng)絡提供計算服務，需要提供外部訪問方法，一種為遠程控制（noVNC） ，另一種為直接分配外部IP（浮動IP）。遠程控制由控制節點中的遠程控制組件提供相應服務，但并不能滿足Web應用的需求，因此建立了浮動IP表。將空閑的外部IP（或IP 段）裝入表中，根據用戶需求由網絡組件控制虛擬機的浮動IP分配。

    通過上述部署，三臺物理服務器統一對外提供計算資源服務。通過Dashboard或Shell命令配置一些基本信息，為Cloudiy平臺建立基礎（安全認證、操作系統、虛擬機配置、總配額等）。

圖4 openstack部署拓?fù)?/p>

    3.2 基于Cloudify的平臺服務

    Cloudify設計為任何應用可部署到任何云中，使得企業、ISVs 、托管服務供應商們都因?yàn)樵频淖詣踊�和彈性管理而迅速獲益。Cloudify通過對應用部署和運行進行的額外組織，幫助應用管理（Application onborading ）和自動化最大化。Cloudify開發運營的途徑是將基礎設施作為代碼，允許描述部署與部署后的步驟。

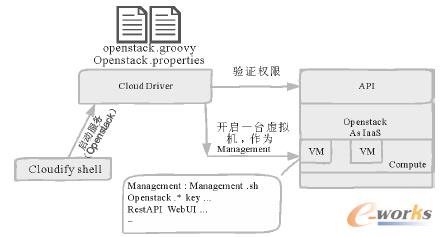

    如圖5所示，Cloudify工作在Openstack的基礎上，通過Cloud Driver操作Openstack的API，實現權限驗證、開啟虛擬機、關閉虛擬機、連接虛擬機、向虛擬機傳文件、部署應用程序等功能。

圖5 Cloudify在Openstack之上工作

    Cloudify Cloud Driver是基于云環境的Cloufify抽象層，為Cloudify提供云基礎設施接口，為Cloudify運行應用按需提供計算資源。在Cloudify需配置一些必要信息以操作Openstack，作為Cloud Driver工作的基礎。具體配置如表１。

    通過上述配置，Cloudify通過Cloud Driver訪問Openstack，啟動一臺（本文實驗啟動了一臺，可以是多臺）虛擬機并上傳腳本文件、a.pem文件、Cloudify運行組件程序等。當以上文件上傳成功后，Cloudify在該虛擬機中通過腳本文件下載并安裝JDK、啟動Management組件。由此Cloudify進入了正常工作階段，可以在任一地點訪問Cloudify平臺。Cloudify提供了REST API和CloudShell客戶端兩種訪問方式。

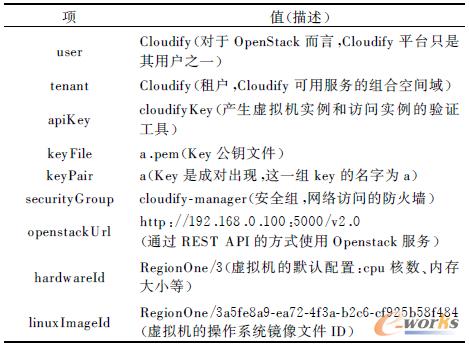

表1 Cloud Driver依賴的配置

    3.3 WebApp自部署與自管理

    WebApp的運行依賴于數據庫和Web容器兩種平臺，因此Cloudify需要為WebApp提供這些平臺。而無論是數據庫還是容器，相對Cloudify而言均可稱之為一個實例（如一個或多個MySql實例、Tomcat實例等）。Cloudify通過用戶上傳Recipe的方式對WebApp進行自部署與自管理。

    Recipe具有一個龐大的配置體系，可配置應用的部署過程、應用生命周期中的事件響應。部署過程包括在WebApp部署前先部署數據庫或數據庫集群、安裝JDK及容器等工作。應用生命周期事件響應包括每個實例的生命周期事件（如啟動、初始化、銷毀等） ，同時也包括每個實例工作狀態的變化（如訪問用戶數變化、網絡吞吐流量變化等） 。通過Recipe配置，該應用在用戶數量或網絡吞吐量超過一個實例負載時啟動新的實例，以動態減少實例的壓力；在應用實例空閑較多時，可銷毀一定數量的實例以節省計算資源。當部署多個應用在一個平臺之上時，可以使應用相互支援、共享計算資源等。

    圖6即為WebApp在Cloudify上自部署的過程。

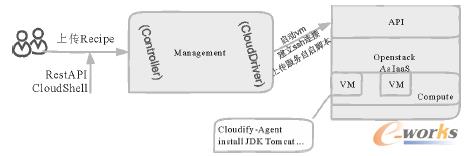

    Management首先啟動，由開發者通過REST API 或CloudShell訪問Management并上傳Recipe 。Management解析Recipe，獲取應用部署過程，通過Cloud Driver控制Openstack按部署過程開啟虛擬機、安裝依賴的軟件、部署應用程序，并在每臺虛擬機中安裝Cloudify‐Agent監聽每個實例的狀態，以便于自管理。

    Cloudify的彈性服務依賴于基于元組的思想。元組表示應用程序的最小業務單元，相對Cloudify是一個處理單元實例，相對Openstack是一個虛擬機實例。Openstack與Cloudify之間相互獨立，相對Cloudify、Openstack是一臺大機器，透明地提供了大量計算資源。如圖7所示，Openstack提供網絡與計算資源，Cloudify則根據應用程序需求向Openstack申請即可，一個應用程序可以有多種平臺支持，圖中WebApp由一個ApachBL實例、兩個Tomcat實例、一個MySQL實例及一個公網和四個內網資源組成。實例之間是相互獨立的透明服務，Cloudify對實例動態增加或減少并不影響用戶業務，并且實例增加不會給其它實例帶來負擔。

圖6 WebApp在Cloudify平臺上自部署

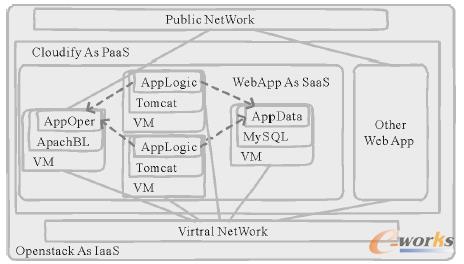

圖7 WebApp在平臺中運行邏輯

    3.4 測試實驗

    部署一個簡單的Web應用到Cloudify中，以實驗該開源云平臺。在Cloudify 官網下載一個測試WebApp（HelloWorld），然后啟動CloudifyShell（也可以通過Cloudify Web 部署），與Management 建立連接。將下載好的HellowWorld Recipe放到Cloudify Shell可以找到的目錄中，通過install‐application HelloWorld命令即可完成應用的自動部署。

    部署完成后，可以通過CloudifyShell中的命令或Cloudify Web查看應用的運行狀態。

     同時在Openstack中也可以發現新啟動了虛擬機，如圖9所示。

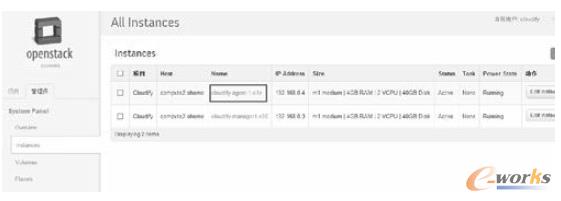

圖9 Openstack中的實例

4 結語

    本文提出的開源云平臺與當前Google的GAE、Amazon的AWS、Sina的SAE提供的功能類似。由于它們是商用的，我們無法在實驗室運行，也看不到其內部技術細節。本文的Openstack、Cloudify均為開源技術平臺，任何人均可研究或?qū)⑵渖逃谩?/p>

    在該平臺中部署的Web應用具有以下特點：①應用安全。除一般Web應用的安全措施外，每一個實例都運行在獨立的虛擬機中，每臺虛擬機均有獨立的防火墻與虛擬網，形成了很好的安全防護；②彈性服務。根據開發者開發的Recipe，平臺按預選配置好的策略進行增加或減少服務實例，在使用足夠計算資源的同時不浪費計算資源；③性價比高。多應用可同時部署在一個平臺中，共享硬件資源，而軟件平臺均是開源，同時平臺自部署與自管理減少了管理人員。

    該組合適用于建立各種云平臺，如智能家居云、電視服務云等，將所有家居、電視服務部署到本文討論的平臺中可實現服務間共享計算資源，還可解決單一應用負載峰值過高時的壓力問題，同時平臺的自部署、自管理功能大大減少了服務器的運維、管理工作。
