CAD的應用目前在企業產品研發設計過程中已經成為了必不可少的設計工具，特別是近年來三維CAD的普及應用推廣。CAD軟件的應用不僅提高了企業產品研發設計的效率，也改善了產品研發質量，甚至改變了企業產品研發的設計方法，所以CAD的應用越來越得到企業的重視。
作為企業產品研發創新管理平臺的PLM系統在其應用過程中與相關CAD軟件的集成將成為企業應用的關鍵和必然，如何實現PLM與企業應用CAD軟件集成，需要實現怎樣的應用集成，如何才能保證PLM與CAD集成應用的實現，目前已成為眾多實施了或即將實施PLM企業的困惑。這里將闡述用友PLM在與CAD集成應用項目實施方面的一些實施經驗和應用分享。
1、離散制造企業常用應用CAD軟件歸類
目前國內離散制造企業常用的CAD軟件按應用專業可以歸類為三大行業類軟件：機械結構類CAD（包括二維和三維CAD）、電子設計類CAD、電氣設計類CAD，各大類常用的主流軟件如下表所示：

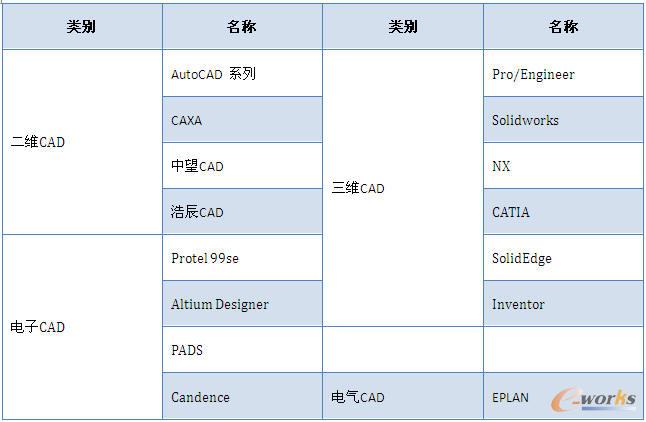

表1 各大類常用的主流軟件
2、用友PLM與CAD集成產品策略——基于統一的CAD接口平臺
目前國內外大多數PLM廠商在針對CAD集成接口的開發上，基本都是按照不同的軟件單獨開發相對應的集成接口程序來滿足應用的需要，但實際上，這種模式給現場的PLM實施工作帶來了一定的困難，因為企業客戶使用的CAD軟件種類多異，實施時需要多種CAD集成程序接口來匹配，經常發生不同接口程序文件沖突的問題，導致有些接口不同同時安裝使用；另外即使是同一種軟件，但版本不同，平臺不同，涉及到的集成接口程序也是不一樣，特別是基于不同平臺的版本（支持32位的還是64位的）。單獨種類和版本的集成接口開發一是不利于項目的實施和系統維護，也不利于PLM產品更新和升級。
用友PLM基于眾多集成實施項目經驗，推出了基于統一的CAD接口平臺的CAD與PLM集成產品開發策略。所有CAD軟件集成接口都基于統一接口平臺進行應用開發，共享相關業務組件，這樣既保證了不同CAD軟件集成接口風格一致，也保證了接口的統一，除此之外利用此接口平臺更加開放了客戶對CAD集成深度應用的二次開發。
目前基于統一CAD接口平臺已完成了大部分常見CAD軟件的標準接口：
圖1 基于統一CAD接口平臺的集成接口
3、用友PLM與CAD集成實施策略——明確實施內容范疇，突出專業應用
CAD應用行業不同，所以CAD集成內容和要求不同；同一行業不同產品由于設計方法的差異也會導致CAD集成的內容和要求也不一樣；即使做同一產品但CAD應用基礎不一樣，那么集成要求和方式也相差很大。所以CAD的集成應用還是要根據項目情況來確定具體的實施內容和方式。但要保證PLM與CAD集成的成功實施，需要企業理解集成實施的內容范疇，同時也要求實施商提供突出專業的集成應用解決方案：
1）雙方認可基本的實施內容范疇
PLM與CAD集成應用實施一個重要的前提是雙方要清楚集成實施的基本內容和范疇，達到認識的一致，否則一開始實施就會出現較大的認識偏差。這里總結一些PLM與CAD集成應用實施的一些基本內容供參考。

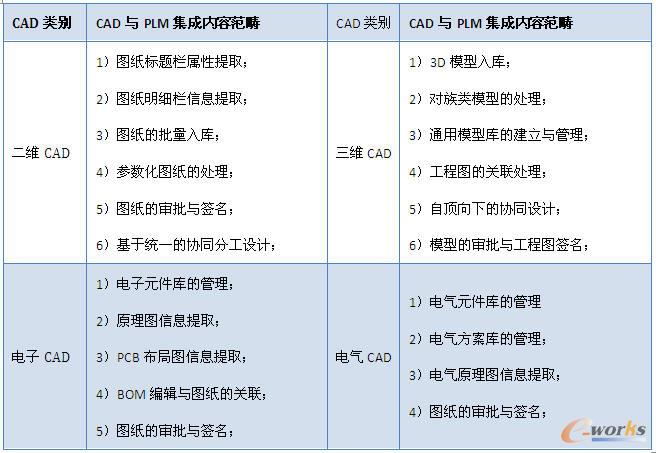

表2 實施內容范
2）雙方確認的專業化集成方案開發
由于很多行業有其突出的專業性，這樣導致通用的CAD接口無法滿足客戶的行業應用，比較突出的如輸配電開關柜行業、電梯行業、汽車線束行業等。這類企業除了提供標準通用的CAD集成接口外，還得在此基礎上開發出滿足客戶行業化需求的專業化集成應用。這時由于行業性較強，集成需要考慮更多的行業需求，此時個性化特性也較突出，所以實施商要基于已有行業插件的基礎上結合企業的個性化規劃出合適的專業化集成方案路線，并與企業應用部門一起確認。
比如說，用友PLM針對于一些特殊行業也提供了一些成熟的行業化CAD集成應用插件，如電梯行業、汽車線束行業等，下圖為汽車線束設計與PLM集成插件。

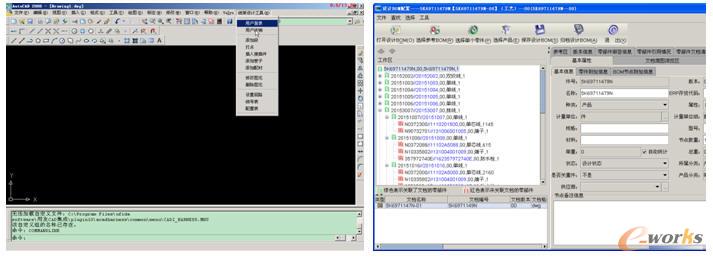

圖2 汽車線束設計與PLM集成插件
3）實施資源和實施基礎的保障
PLM與CAD集成應用的實施，相對于PLM其他功能模塊的實施更體現其難度和專業性，所以為了保證項目的實施成果，項目雙方都需要較多的投入。對于PLM實施服務商一定要選派熟悉相應CAD軟件應用的實施顧問來負責這部分的實施（不僅要求對PLM系統熟悉，更要對CAD產品設計方法熟悉）；對于企業也要在CAD集成應用的一些基礎數據的整理下功夫，來完善CAD基礎應用數據(如標準件庫、通用件庫，參數化模型庫等的梳理)，建立適合企業自身的CAD設計規范，形成適合企業產品特點的CAD設計方法。
PLM與CAD集成應用并不是簡單的圖紙數據提取與管理，他更多是一種方法和規范。

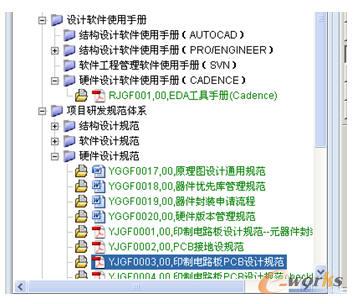

圖3 CAD設計規范
4、用友 PLM與CAD集成應用策略——關注集成細節功能的推廣和應用
用友PLM目前在機械裝備行業、電子電氣及高科技行業、汽車及零部件行業已擁有上千家應用客戶，在項目實施過程中幾乎每個項目都會遇到與CAD軟件集成的需求，但總結所有實施項目，用“細節解決成敗”這句話來描述“PLM與CAD集成”在企業的推廣應用更為關鍵，有時大部分功能都實施實現了，但就由于一些小的功能點以及小的流程無法實現而導致整個集成應用在企業推廣困難，甚至導致客戶放棄。現列出幾個方面加已說明：
1）CAD文件模型瀏覽的問題
由于國內PLM基本都是采用的AUTOVUE瀏覽器來進行CAD模型的瀏覽；但CAD軟件版本升級變化快，而AUTOVUE版本升級較慢，導致很多高版本的CAD模型無法用AUTOVUE瀏覽器來瀏覽，而影響企業CAD和PLM的推廣應用。
用友PLM針對這個突出的問題，采用PLM對CAD模型文件瀏覽的自適應：實現CAD模型文件瀏覽器的格式配置，根據模型文件格式自動調用相應的瀏覽器，這樣給企業在CAD模型文件的瀏覽方面更大的選擇。

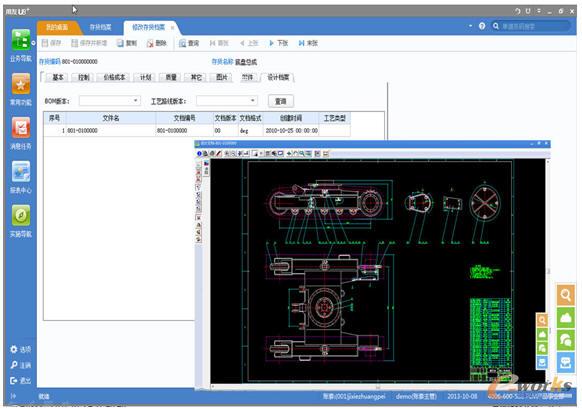

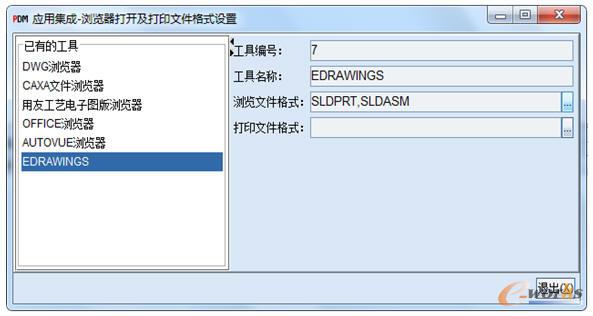

圖4 CAD文件模型瀏
2）CAD工程圖電子簽名的問題
由于企業雖然用了CAD設計，但生產相關部門還是需要使用紙質圖紙生產，而紙質圖紙上是需要簽名蓋章方可使用，但由于電子圖紙評審已經在PLM里完成了，如何將PLM系統里完成的審批信息簽署到電子圖紙上是PLM推廣應用的關鍵。很多PLM實施商采用的是通過后臺的PDF生成器來實現將PLM系統里完成的審批信息簽署到電子圖紙上，這種方式帶來的有幾個應用問題，一是只能通過瀏覽pdf格式的文件才能看見審批簽署信息，原CAD文件沒有，二是經常丟失簽署信息，更重要的這種方式實施配置工作量大，不適用不靈活。
用友PLM針對常見的CAD工程圖紙格式，提供了專門的工程圖簽章功能，配置方便直接簽署到CAD工程圖紙上（如針對AutoCAD圖紙的電子簽章、Solidworks工程圖紙的電子簽章、Pro/E工程圖紙的電子簽章以及Office文件的電子簽章等）。

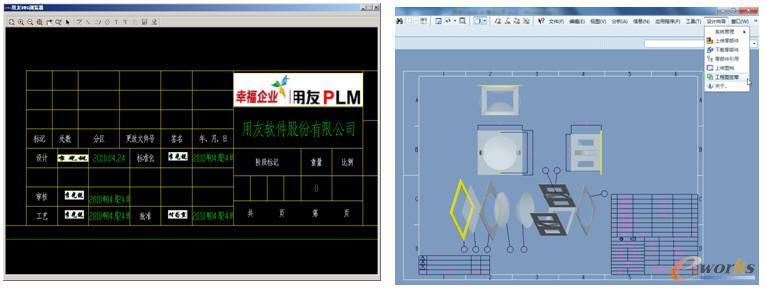

圖5 CAD工程圖電子簽名
3）CAD圖紙打印控制的問題
前面講到企業雖然用了CAD設計，但生產相關部門還是需要使用紙質圖紙，但如何控制CAD圖紙的打印也是影響企業PLM推廣應用的關鍵，但很多PLM解決方案只是側重電子數據的管理，對電子數據的紙質輸出的管理并不關注。
用友PLM專門提供了企業CAD圖紙打印控制管理子模塊，可以幫助企業建立從圖紙打印申請、打印審批、打印控制、打印通知、打印發放和回收等規范業務流程。

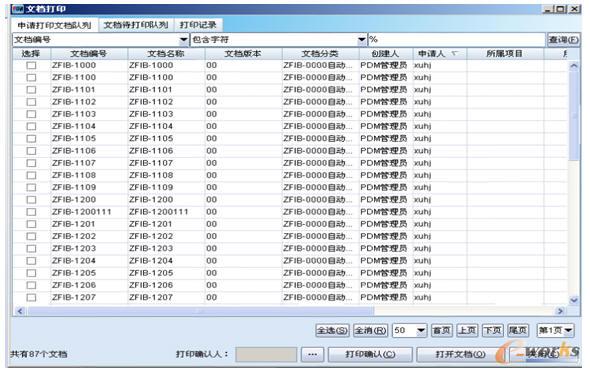

圖6 CAD圖紙打印
4）除技術部門外其他部門CAD圖紙或模型查看的問題
在企業里實際上真正使用PLM系統的是技術部門，但需要查看CAD圖紙或模型的還有很多相關部門，如生產工藝部、采購部、財務部、質量部等，而這些部門往往不直接使用PLM系統，而經常使用的是ERP系統，但很多ERP廠商不管這塊的需求，而將此問題拋給PLM廠商，而PLM廠商也沒有好的解決方案，只能是要求這些部門也安裝或直接進入PLM系統進行查詢年，這樣以來企業需要額外購買許多的許可而增加企業的應用成本，使之產品數據化推行困難。
所以能否讓用戶在ERP系統里直接瀏覽PLM系統的CAD圖紙或模型也直接關系到PLM在企業的廣泛的推廣應用。用友PLM實現了與ERP的互聯互通，在ERP里可以直接訪問PLM系統了正式發布的相關CAD圖紙或模型。
圖7 與ERP的互聯互通
總結PLM與CAD集成應用實施可用以下幾個關鍵詞來概括：“需求務實”、“基礎扎實”、“突出行業”、“講究細節”。
