研究?jī)蓭嚺e升門飾板的變形趨勢，運用改變產品局部料厚的變壁厚技術，并通過CAE軟件的模流分析來優化設計，從而減小舉升門飾板的變形量或者控制其變形方向。
隨著汽車工業的飛速發展，乘用車的種類和款式越來越多。另外，隨著生活水平的提高，消費者對汽車內飾的要求也越來越挑剔、苛刻。內飾件是和乘客最經常接觸或者面對的零件，均勻恰當?shù)拈g隙和面差會給乘客良好的感知質量，并提高產品競爭力。
兩廂車舉升門飾板布置在舉升門的車內、后風窗玻璃下方，其主要功能是裝飾作用。在使用過程中，舉升門飾板與板金、后風窗玻璃黑邊的間隙及面差有嚴格的要求。
舉升門飾板的形狀類似盒形零件（見圖1，其為某車型的舉升門飾板），在其設計和開發過程中，最常見的問題是間隙面差不均勻，導致這種問題的根本原因是產品成形后發生翹曲變形。常用的措施是在模具設計之初，通過調整澆口位置、調整水路來優化模具，在模具設計完成之后，通過調整注塑工藝（比如：保壓時間、模溫、注塑壓力和澆口進膠順序等）來控制變形。但這種方法在模具加工完成之后，對零件變形量的調整非常有限，很難使零件符合檢具的要求。

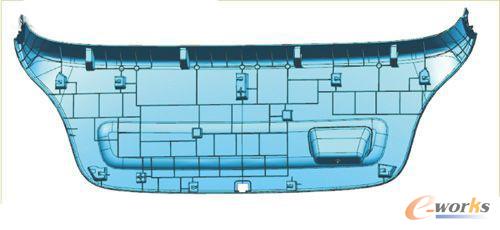

圖1 某車型的舉升門飾板
通過對零件變形的研究發現，該類零件的壁厚是否均勻?qū)ζ渥⑺艹尚魏蟮淖冃危酗@著的影響。因此，借助于CAE軟件MoldFlow進行模流分析，發現在設計時運用變壁厚的技術方案，可減小該類零件的變形量，或使其朝對產品有利的方向變形。并且，在模具加工完成之后，可對模具變壁厚位置的料厚進行調整，可使該類零件的變形量減小。
技術方案
1.舉升門飾板的變形量CAE分析
某車型的舉升門飾板，該零件的尺寸為1040mm×400mm×250mm，零件壁厚均勻?yàn)?.5mm。通過CAE軟件的模流分析發現，該舉升門飾板的上部?jī)山翘幍穆N曲變形量非常大，綜合變形的最大變形量達到11.81mm（見圖2，該變形數據為放大5倍后的結果，以下相同）。特別是兩角處的Y方向變形量，最大達到11.42mm。Y方向如此大的變形量，在其裝上車之后，與舉升門側飾板配合時，會出現與舉升門上飾板間隙大、與板金間隙大等問題。

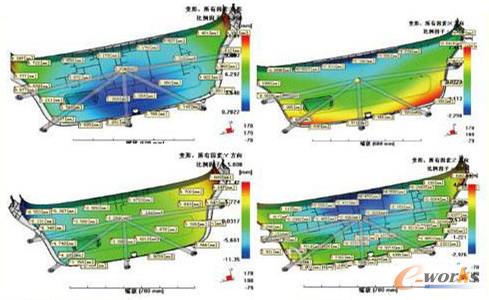

圖2 初始方案模流分析結果
2.舉升門飾板的優化
（1）方案1是在舉升門上飾板的圓角處進行弱化處理（如圖3所示）
①將圓角處的壁厚減小0.5mm；
②上部翻邊的料厚增加0.5mm；
③在弱化區域的上部和下部均做10mm寬的過渡區域，即：上部由2.0mm過渡到3.0mm，下部由2.0mm過渡到2.5mm。

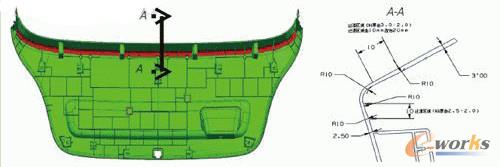

圖3 變壁厚方案1
（2）方案2是在方案1的基礎上進行優化（如圖4所示）
①圓角的上部過渡區域(料厚由2.0mm過渡到3.0mm的區域)寬度由10mm改為20mm；
②弱化區域的兩端進行優化，改為圖4所示的藍色圖框區域；
③藍色圖框內的料厚由2.5mm弱化為2.0mm，寬度為3.0mm，其弱化槽的兩側料厚由2.0mm過渡為2.5mm，其寬度為5mm。

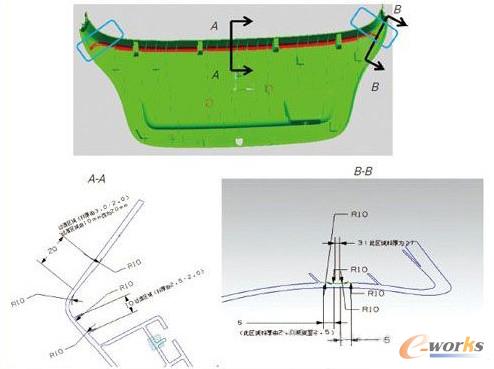

圖4 變壁厚方案2
3.優化前后的模流分析結果對比
通過CAE的模流分析可看出翹曲變形量（該變形量為放大5倍的結果，以下相同）：方案1的綜合變形量由11.81mm降低至8.492mm，Y方向的變形量由11.42mm降低至8.108mm；方案2的綜合變形量下降至7.242mm，Y方向的變形量下降至6.968mm。

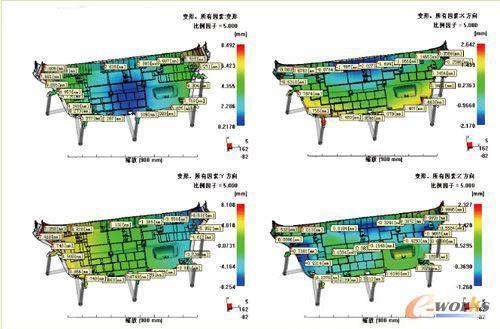

圖5 方案1的模流分析結果
另外，方案1中的X方向變形量，在兩端處有向玻璃黑邊線變形的趨勢（如圖5中的正值0.6763mm和0.3569mm），這在實際裝車時，不利于舉升門飾板與后風窗玻璃的黑邊線匹配。在方案2中，該處的變形趨勢由正值均變?yōu)樨?fù)值（如圖6中的-0.5735mm和-0.3963mm），這樣，舉升門飾板的變形趨勢是遠離后風窗玻璃的黑邊線，向板金的翻邊彎曲，可通過在舉升門飾板背面的支撐筋的高度來調節其變形量，利于控制變形。

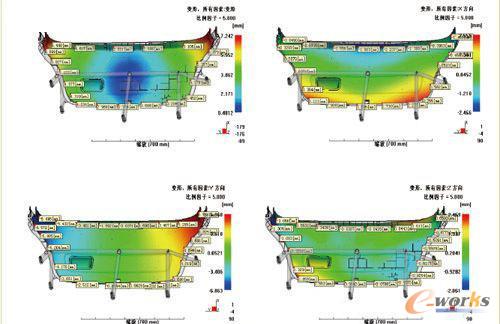

圖6 方案2的模流分析結果
再者，關于翹曲變形的CAE模流分析，其分析出的翹曲變形數值并不一定準確，但其變形趨勢卻是準確的。因此，在產品試制出來后，通過檢具來檢測其變形量數值，如果變形數值過大，可在模具上打磨動模變壁厚區域，調整變壁厚處料厚，從而可對變形量進行調整，使之符合檢具。
總結
利用變壁厚技術方案，可解決舉升門飾板的變形，也可以解決類似盒形零件的變形，比如前、后門飾板，其模具上的變壁厚的位置，也相當于預留了調整壁厚的余量，為后期修改提供了方便，節約修模的費用。借助于CAE技術，對變形量和變形趨勢進行分析，可大大降低開發周期，從而降低開發成本。
