1 引言

    隨著三維技術在機械制造領域越來越廣泛的發展和應用，國外三維實體建模軟件的發展已日趨成熟。但中國對此類軟件的開發任處在起步階段。

    在使用的過程中感覺到SINOVATION的功能非常強大較之其它的三維軟件確有其獨到之處。她功能多樣，命令分類細致，在文件管理和圖層管理甚至履歷（過去的操作步驟）管理都井井有條。

    SINOVATION主要有三種建模方式分別為：

    草圖建模：用頂點和棱邊來描述形體的幾何形狀，通過對拉伸旋轉可以快速地生成實體。

    表面(曲面)建模：能過對物體各個表面或曲面進行描述的一種三維建模方法。特點：表面模型增加了面，邊的拓?fù)潢P(guān)系，因而可以進行消隱處理，剖面圖的生成，渲染，求交計算，且可將面結合成實體，能進行實體的物性計算和分析。

    實體建模：不僅描述了實體全部的幾何信息，而且定義了所有的點。線，面，體的拓?fù)湫畔ⅲ豢蓪?duì)實體信息進行全面完整的描述，能夠?qū)崿F(xiàn)消隱，剖切，有限元分析，數控加工，對實體著色，光照及紋處理，外形計算等各種處理和操作。

2 設計

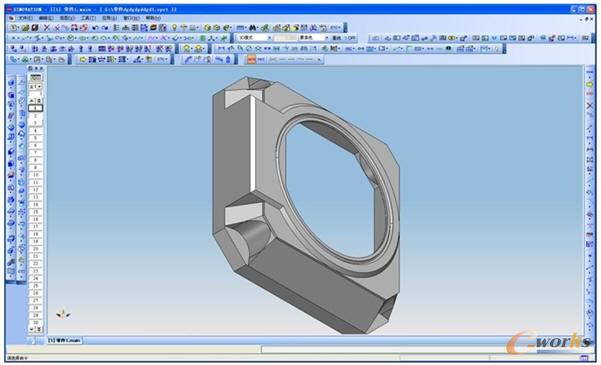

    （1）上殼體的設計可利用“實體”工具欄里的命令直接生成實體長方體，然后繪制草圖然后再“拉伸”成凸臺，然后用“倒角”、“集合運算”、“薄壁化”等簡單的幾道功能命令就完成復雜的上殼體。如圖1所示。

圖1 上殼體造型

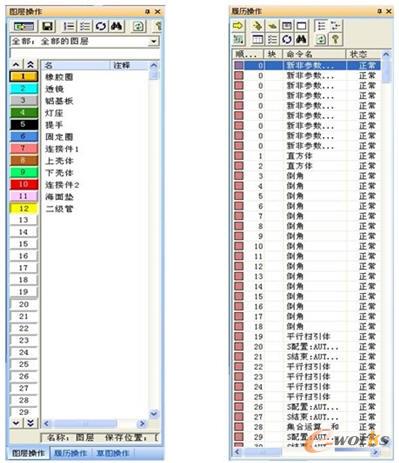

    “履歷操作”羅列了所有操作命令，“草圖操作”里所有草圖名稱一目了然，我們還可以使用“圖層命令”把草圖與創成的零件放在不同的圖層里，還可以把不同的零件放在不同的圖層里并分別對每個圖層命名，可通過圖層的打開和關閉實現草圖與實體的顯示和消隱，使圖形顯示更加清楚；組操作可把零件編成不同的組控制其顯示，使文件更加清晰。如圖2所示。

圖2 圖層履歷控制

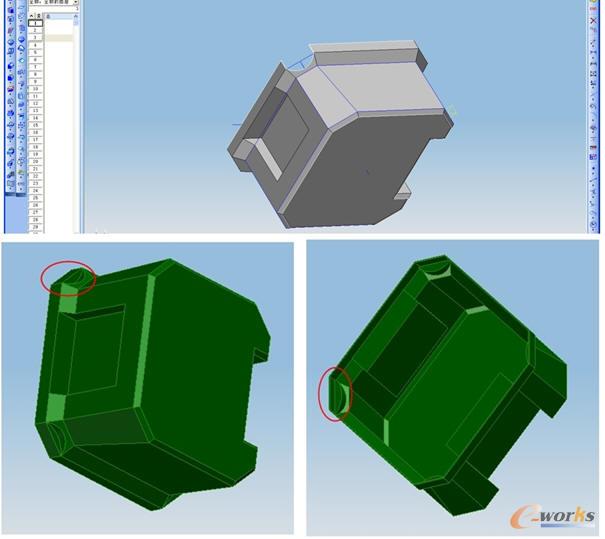

    （2）在同一個文件中，用同樣的方法制作下殼體，我們可以直接引用上殼體的關聯輪廓線，進行下殼的制作，可以省去不少制作步驟。不同的是下殼體的主體有一定的拔模角度，所以制作時可使用斜方體命令快速創建出。

    設計主體全部完成后進行最后一步薄壁化時程序提示錯誤，因?yàn)樗膫�(gè)凹角與下殼體的棱線重合，“薄壁化”計算時厚度為0，所以無法進行。

    這時我必須轉變思路利用面操作完成實體的四個凹角。先刪除四個凹角（保留草圖）角然后再“薄壁化”，“薄壁化”就能順利進行了。

    利用四個凹角保留的草圖把“薄壁化”后的下殼切成下圖。

    繪制“空間線”，然后用“蒙皮面”把凹角補齊，下殼體也完成了。如圖3所示。

圖3 下殼體創建

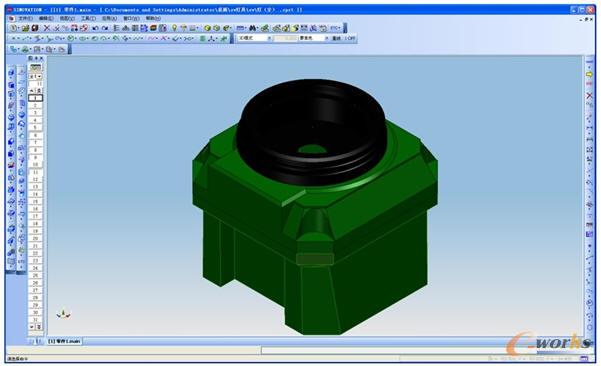

    （3）連接件和燈罩基本都是制作草圖然后“旋轉”生成的，這一步重要的是正確的確定草圖繪制平面。如圖4所示。

圖4 燈罩設計

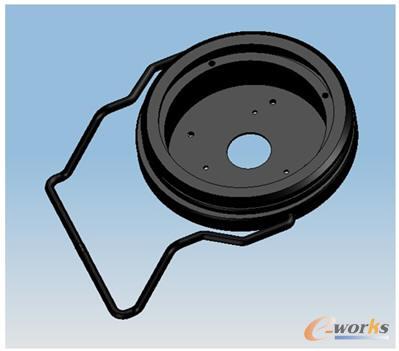

    （4）提手是先畫好空間線的輪廓，然后由一個草圖圓沿輪廓線“引導掃描體”制作而成。如圖5所示。

圖5 把手設計

    （5）燈殼內的零件都比外部的簡單，這里不一一介紹了。

    （6）制作零件時我們是在同一個文件中，通過坐標已經安排了零件的實際位置燈具完成時以然是裝配好的，無需重新裝配，這也是SV的方便之處。

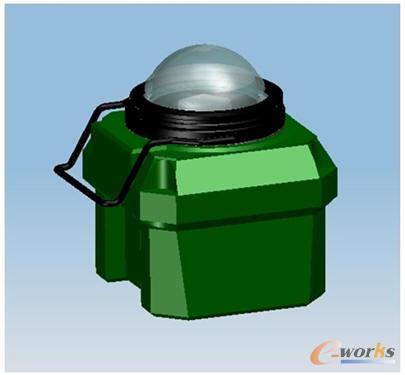

    （7）按照燈具的實際顏色進行“渲染”SINOVATION也提供了簡單易用的“渲染”功能。如圖6所示。

圖6 著色渲染

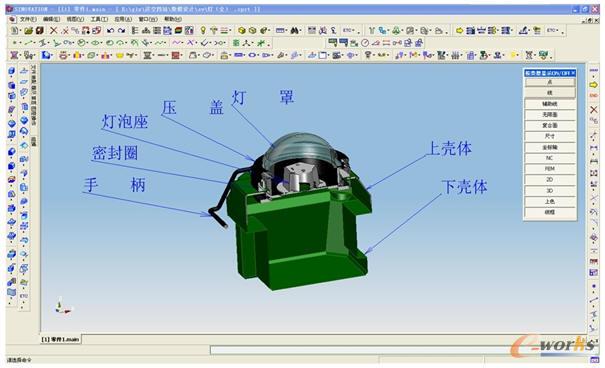

    （8）SINOVATION提供了“剖面”功能，使視圖內部結構一覽無余。如圖7所示。

圖7 剖面剖視注釋

3 工程圖設計

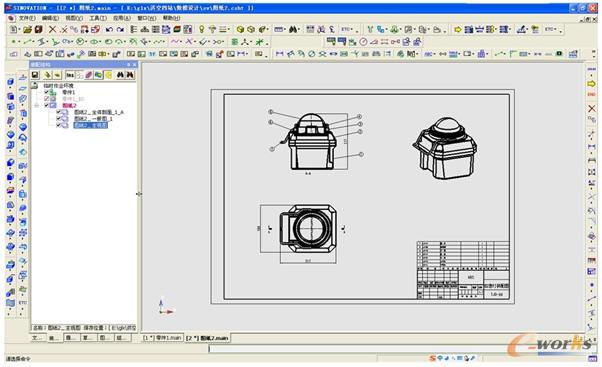

    SINOVATION的工程圖設計也很全面，包括編輯工程圖圖紙格式、創建工程圖模板、插入各類工程視圖、工程視圖操縱、編輯插入尺寸、添加注解、材料明細表的插入及編輯等。如圖8所示。

圖8 裝配圖設計

4 結束語

    三維設計軟件SINOVATION開創了中國三維制圖軟件的先河，她巧妙細致的設計思路和強大的建模功能給我們首批使用者留下了深刻的映象，特別是在曲面設計方面確有其獨到之處。

SINOVATION是一款非常實用、易學的CAD軟件。數據轉換、圖層管理、履歷編輯等功能，起到了設計引導控制作用。在建模和構成面處理等過程中，SINOVATION為設計人員提供了強大的應用工具和靈活的設計思路，提高軟件的可操作性，大大提升了設計者的工作效率。并且在產品設計的全過程和各個環節，SINOVATION軟件都有相應的控制和檢測功能，確保了產品研發的效率和品質。
