圖1 安懷信科技總經理李煥
一、正向設計對仿真的變革性要求
虛擬性能樣機庫有什么作用？安懷信科技的202規劃不僅僅包括制造，還包括如何做研發。虛擬性能樣機庫的作用是支撐企業產品設計完成以后做設計變更的，是任何一個企業創新設計的最核心的數據。
當安懷信進入該領域的時候，仿真整個角色已經發生了翻天覆地變化。首先從逆向設計來說，它的特點是當企業買別人的產品回來拆解或者做代加工的時候，拿到的設計圖紙包含客戶需求信息、產品可制造信息、可裝配信息、性能信息、成本信息等，拿到產品后企業只需將它拆解后造出來，然后做試驗，最理想的是試驗一次成功，然后量產，這種情況下沒有對仿真的需求。如果是正向設計，例如華為做新手機，在沒有國外樣機的情況下，會迫使華為去考慮企業客戶的身份、定位、預期價位、需求功能等。此時華為要做的工作包括三個方面：一是CAD模型；二是所有的性能，包括成本，強度性能；三是制造性、裝配性、成本可維護性。所有的前期步驟變成正向設計企業必須思考的因素，這個變化導致一個問題，企業在逆向設計過程的時候沒有仿真，而且不希望出現仿真問題，希望十年均一次通過，直接量產。
但是這種情況在產品出現問題之后，依然需要找仿真人員幫助分析并做報告。可是進入智能設計時代情況已經完全不同，仿真手是唯一能夠預測圖紙的手段，這種情況下企業必須建立一個完整的，能夠支撐整個研發過程，從需求、概念、方案一直到詳細階段的大數據，任何虛擬產品都可以找到一個性能陽樣機描述，這個時候企業才能完成核心工作。沒有性能虛擬樣機庫，永遠也不敢談設計。
從逆向轉正向的過程，仿真發生了變化。第一，原來仿真是攪合，現在是對設計起到優化和驅動的作用；第二，原來仿真在流程中不希望出現，可有可無，所以對仿真的研究不需要那么固化和精確，找一個趨勢就可以了。但是現在因?yàn)樗械脑O(shè)計必須有性能預測，否則一點也不敢制造，所以每個模型的每個地方都要進行研究，要形成規范。汽車行業的仿真做的好，也是因?yàn)槎加幸?guī)范。除了汽車行業可以拿到規范，其他行業沒有規范可以拿回來。所以這個時候企業需要將仿真變成閉環。對于產品，不管是系統級非系統級都需要做好，這是仿真的變化。
二、虛擬樣機庫建設思路及對正向設計的支撐
虛擬性能樣機庫怎樣對企業設計進行一個完整的支持？如圖2，目前企業存在的研發流程主要有以下幾種：需求和概念，方案、詳細、試驗。首先他們是隔離的，仿真和試驗是兩個概念，設計人員用仿真的時候會導致企業對仿真過程中的規范性和準確性都沒有辦法控制。那么企業想做成什么樣子？虛擬性能樣機庫起到中間的堆棧作用，它是什么？每一個模型建立的過程中，它都會追尋一個規范，追尋整個產品的性能樣機建模的分解的規律，把這些模型建起來以后，利用實驗數據進行驗證和確認，所有的數據排整齊之后，再用四個階段來應用。

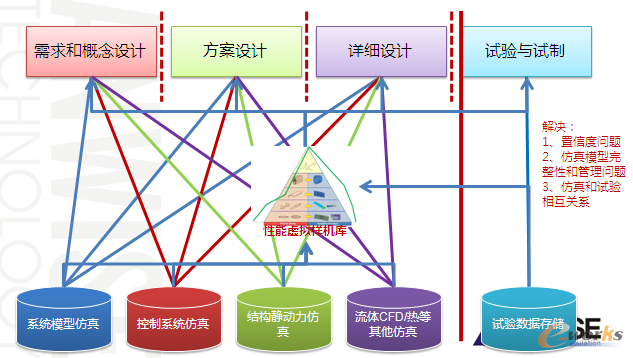

圖2 企業研發流程
這個變化解決了企業原來的幾個問題，第一是仿真準確性的問題，原來仿真準還是不準，現在所有的仿真用實驗已經確認過，是有精度的；第二是仿真模型的完整性是從層級劃分上，由系統一直往下面每一個性能，甚至包括下面的單元材料性能，裝配關系性能，包括管理；三是仿真和實驗的相互關系，解決了仿真指導實驗和實驗驗證仿真這樣一個閉環關系。
如圖3是整個虛擬性能樣機庫的基本框架。這是目前大部分企業在做的，即局部的關鍵的仿真，同時用局部的實驗進行驗證。這種驗證也是一種比較自發的驗證關系，并沒有一個完整的邏輯。現在企業如果做虛擬性能樣機庫，首先是做分層，先做仿真和實驗的規劃，然后基于規劃做一個仿真的金字塔。已經做的模型放到其中某一個位置，根據需要補充一些仿真，同樣的事情發生在實驗，因而實驗也有一個金字塔。已經做好的實驗進行完整層級的驗證和確認，使得原來的仿真模型經過驗證以后具有一個重要的指標，就是置信度，變成這個金字塔，這個金字塔實現方針設計。

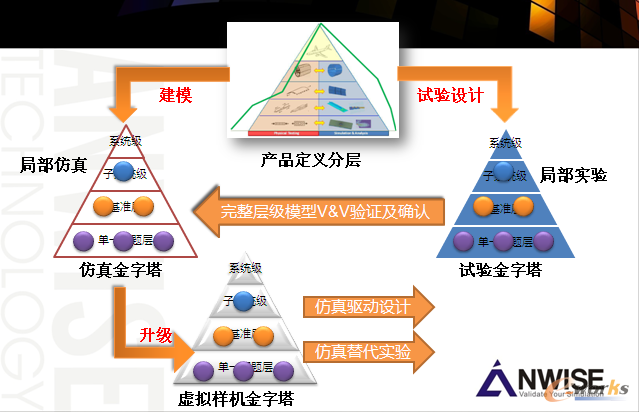

圖3 產品虛擬性能樣機庫基本框架
三、虛擬樣機庫C-SDM界面及主要功能模塊
第一代SDM的特征僅僅在于管理仿真管理文件，第二代除了管理結果文件，還管理過程、模板文件，第三代是考慮仿真模型的置信度評估及置信度提升。如圖4，V&V主要指仿真和實驗的驗證和確認這個過程，簡單來說第一個V是指在數學模型建立過程中，模型建立的準確性。第二個V是指當數學模型沒有很精準的話，檢查就是用實驗來修正模型，所以這兩個V代表仿真模型建立的準確性。

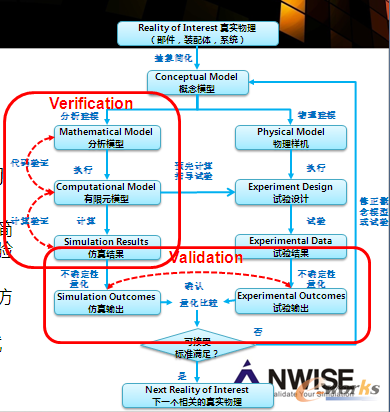

圖4 V&V
安懷信的CSDM是完全遵循V&V模塊來建立，分四個模塊。第一是如何做仿真規劃；第二如何做驗證規劃；第三是如何用實驗的數據修正仿真模型，而得到虛擬樣機；第四是建立虛擬樣機如何用？主要分為四個功能。

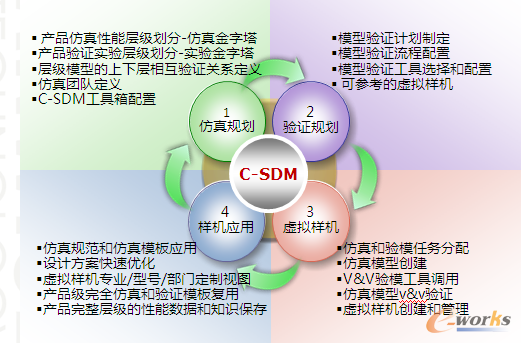

圖5 C-SDM包含的四大基本功能
從五個維度管理企業產品的性能，第一是層級維度，把性能首先從層級維度管住；第二是學科的維度，從這些維度進行了性能管理；第三從建模工具維度，常見的Ansys這些軟件的建模；第四是置信度的維度，有些時候企業用數學模型建立一些模型，但是早期方案非常快，而且可以用于系統仿真，這個時候企業用它進行早期方案。針對網格數不多的仿真模型，這個時候用于方案設計是夠的，但是之后企業開始量產，將網格化做的很精確，這種情況下是進行詳細設計；第五是型號維度，因?yàn)檫@里每一個性能來自于其中一個性能它的仿真和實驗對比，所以每一個產品屬于不同性能，所以從五個維度管理整個產品的完整性能。

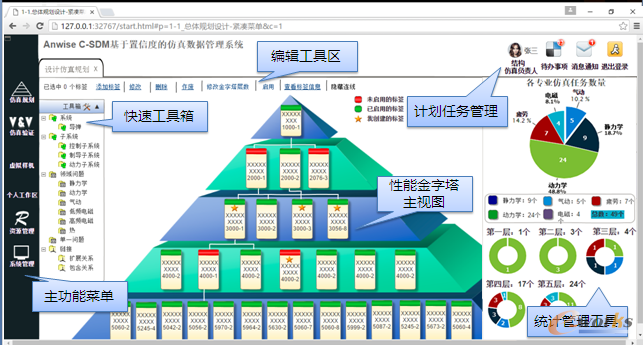

圖6 性能虛擬樣機的控制主界面
如圖6是性能虛擬樣機的控制主界面，首先是金字塔，從主要功能來說，所有的模型管理均在金字塔里面。旁邊還有一個主功能菜單，包括仿真規劃、仿真驗證、虛擬樣機、個性工作區、資源管理、系統管理。此外還有編輯工具和任務分解、任務管理，以及一些統計管理的工作。
從層級分解來看，以飛機為例，什么叫層級分解，從系統級的整機模態都是屬于整機，到子系統分結構子系統、動力子系統、控制子系統。到基準問題是結構模態分析、強度分析、熱分析、氣動分析。到單一問題是材料性能、熱系數、摩擦系統。V&V對仿真的描述跟PRM不一樣，V&V的目標是希望做大量的基礎研究，包括基礎仿真和基礎實驗，最終降低復雜系統的實驗。
如圖7是驗證金字塔的規范，仿真金字塔做出來，有一些會做驗證，生成驗證的性能。做驗證的過程中很容易找到所屬的模型，包括所參考的一些原來做過的驗證的流程、工具、模型全部在這個里面利用已經做過的樣本。當真正完成驗?zāi)５臅r(shí)候會用到工具，包括動力學，這都是安懷信的產品線，安懷信除了管理系統以外做每一個學科的驗?zāi)９ぞ撸�可以在里面調用安懷信任何的驗?zāi)９ぞ撸鸵呀?jīng)形成的模板進行驗?zāi)：蜕伞?/div>

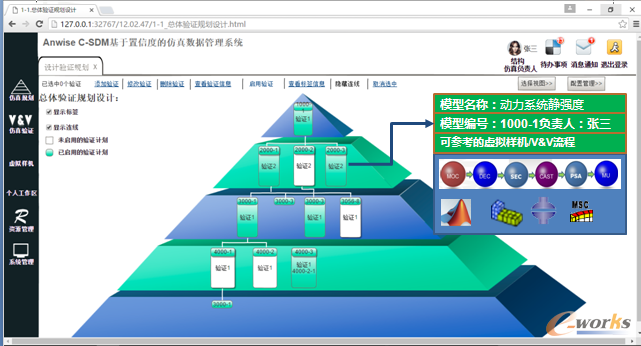

圖7 驗證金字塔規范
在圖7中可以看到，只有規劃沒有做是藍色，做了的是綠色，延期是紅色，完成的是橙色，就是這樣的管理方式。當企業做這樣一個任務規劃以后，每一個任務都可以進行仿真或者是驗證的任務生成，生成有一些標準的模板，這個模板可以找到過去同樣的部件或者是同樣的建模工具建的模型，或者是已經有高置信度的模板，企業可以利用這些模板進行新模型的生成。圖8是個人工作區，有一個人進來以后，從事的仿真任務、驗證任務、流程任務這些都會體現出來。

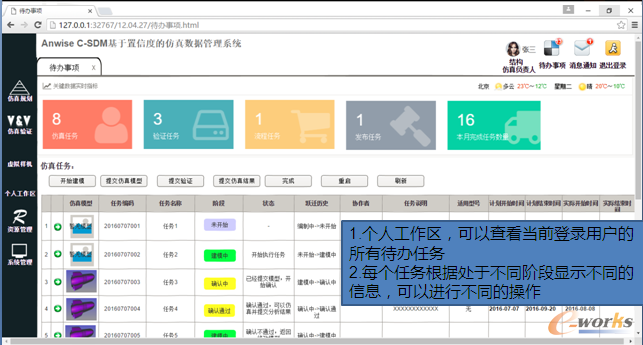

圖8 個人工作區
這些樣機在被使用的時候，會建立一個非常大的數據庫，包含使用情況的所有信息。如果在使用過程中不需要那么龐大的數據庫，就可以用視圖方式，比如學科視圖-我的視圖，分配的上下游相關的人，或者只看結構相關模型，這樣很容易利用樣機庫進行工作。包括形成型號，這個型號里面企業做哪些項目？同時里面做了所有的仿真和驗證工作，當企業做下一個型號的時候，可以將整個模板生成下一個型號的任務發布，讓一個型號的仿真過程變得比原來快很多，是虛擬樣機庫的一個重要特點。
四、虛擬樣機庫建設價值
虛擬性能樣機庫能同時服務仿真人員和設計人員，服務仿真進行快速精確的仿真，服務設計人員進行設計優化。安懷信其它幾個系統集成，包括PLM、快速方案設計系統、CAE工具、V&V工具、TDM實驗數據，包括有其它的MES系統安懷信也可以做集成。如果企業有這樣一個系統，它建立產品性能訪問大數據，首先它的性能按照層級、建模工具進行全面管理，是企業創新的基礎。其次才能實現高精度的仿真驅動設計，第一它的高置信度，第二里面所有的信息最后都會形成仿真規范，那么仿真人員只要有仿真規范就可以進行仿真的可預測這樣的工作。第三仿真的實驗是緊密集成的方式，最后是性能仿真支持的管理和重用一個非常重要的手段。
