企業簡介：
創美工藝（常熟）有限公司系創美工藝(株)獨資企業，于1993年12月創建，1994年11月正式投產。公司擁有世界頂級的高速?zèng)_床、數控沖床、線切割機床、加工中心、機器人、亞洲最大的鍍鋅生產線、華東地區最大的沖床等設備，超精密研磨機、加工中心、真空熱處理等世界一流的設備。導入先進的模具設計軟件，并擁有持有革新、品質意識的設計團隊，能夠提供先進模具的設計、制造。
創美工藝（常熟）有限公司
受訪人：
創美工藝（常熟）有限公司生產革新部工程師 龔志勤
1.請介紹下貴公司產品的設計特點，在該產品設計過程中，對三維CAD設計的核心需求是什么？
創美工藝（常熟）有限公司主要以鈑金類產品設計為主， 鈑金零件一般可分為三類：（1）平板類，即一般的平面沖裁件；（2）彎曲類，由彎曲或彎曲加簡單成形構成的零件；（3）成形類，由拉伸等成形方法加工而成的規則曲面類或自由曲面類零件。在模具設計過程中，鈑金零件的形狀是模具設計的主要依據，它決定了模具的總體結構和形狀。而鈑金零件的尺寸公差則影響著模具工作部分（如凸凹模等）形狀的尺寸及公差。另外，鈑金零件的材料、形位公差及技術要求等對模具的工作部件有較大的影響。因此，鈑金零件模型除應包含形狀信息外，還必須包含零件的尺寸公差、精度、材料以及技術要求等信息，這樣才能保證模具設計結果的準確性。這就要求所采用的三維CAD軟件能夠進行快速建模，特別是對冷沖壓成型產品的造型和展開設計。

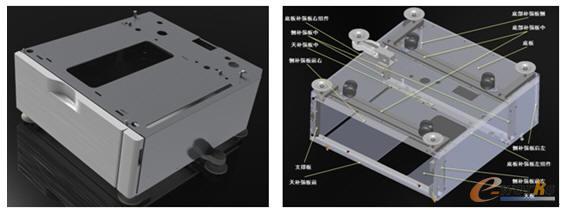

圖1 產品SolidWorks三維模型
2.公司決定應用及推廣三維CAD的原因是什么？想要達到什么樣的應用效果？
以前公司也走過漫長的二維設計之路，可以說二維CAD更像是繪圖工具，僅僅是對過去手工繪圖方式的升級和替代。CAD軟件的宗旨是輔助產品設計（Design），而不是簡單地進行圖形繪制。三維CAD可以使企業實現產品的創新設計，因此應用三維CAD才是企業產品設計長遠發展的必然趨勢。我個人理解，在產品設計過程中，三維CAD的核心任務是：可視化的關聯性與表達性。
以前的二維設計都是單個、獨立的，隨著客戶要求的不斷提升和當前制造業的不斷發展，三維CAD的推行已勢在必行！三維設計手段的運用，對外，更能體現出客戶層面上的快速響應；對內，不管是設計上還是生產方面，更利于過程的可視化，運用三維CAD是企業提高產品競爭力不可或缺的手段之一。無論產品設計結果的表達是二維工程圖還是三維模型，實質上都是“一系列設計條件和參數的關聯”，而三維便在這個過程中體現出其自身的優勢。另外，公司設計平臺從二維轉向三維的過程實際上也是對自身設計數據的一個標準化的過程，從長遠來看，此舉是利遠大于弊。
3.公司目前三維CAD的應用情況如何？在推進三維CAD應用的過程中，遇到了哪些問題，是如何解決的（有哪些有待解決的問題）？
三維CAD目前在我公司的運用可以用“遍地開花”來形容，從剛開始對二維CAD軟件的依賴到逐步脫離二維設計，三維CAD的應用已步入正軌。之后，又成功快速實施了PDM產品數據管理系統，目前正在向虛擬制造平臺推進。當然中間遇到了各種困難，譬如說三維設計軟件的本地化過程，之前習慣于二維的模式進行設計，突然轉換到三維平臺，難免會遇到新舊手段的沖突，這就離不開對軟件進行二次開發和客戶化自定義的過程。目前，我公司的產品設計過程均采用SolidWorks全參數化設計，三維CAD的全面推廣應用，鈑金、焊接、高級裝配，以及通過有限元模塊Simulation模擬實物進行應力位移的分析，結合后期實際驗證提高了產品的可靠性，實現產品性能的整體優化。既繼承了公司已有設計成果，同時也為今后新機種對應的系列化開發打好基礎準備，為知識工程的運用打好基石。

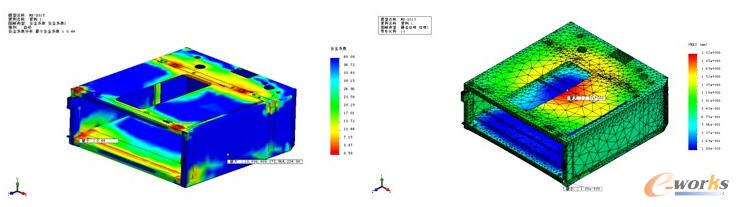

圖2 產品Simulation有限元分析
另外，隨著三維CAD應用的不斷推進，不管是對計算機的硬件要求還是服務器的容量要求，都是呈幾何倍數增加的，為此，我們也做了一整套的革新?lián)Q代；三維設計文件的瘦身效果目前還不是很明顯，這是今后需要考慮的問題；再者，結合當前的市場形式和單件小批量的行業特點，就更要求我們對客戶的需求能進一步地快速應對，從模型設計到鈑金件的快速展開以及整個模具造型的虛擬加工，配套治具的模擬裝配干涉檢查，出荷包裝狀態的最優化等等，這一整套流程的快速提升和響應要求也愈加嚴峻，三維CAD在這方面的優勢已經日益凸顯！
4.對于很多企業感到比較棘手的三維標注和三維模型存檔的問題，貴公司是如何處理的？
針對三維標注，我公司有自身的一套體系和圖面要求，同時也有對應的數據庫進行支持。建立在產品設計參數化的基礎之上，三維標注的確可以大幅提高準確度和效率。在三維模型的標注方面，我們也嘗試過二次開發，但是標準化方面還有待進一步提煉。當然，產品和設計手段的規范化是前提。
對于三維模型存檔，我想這是我們公司做的比較成功的一面，我們?cè)谌S設計平臺搭建之后不久就考慮了PDM項目的實施，在不到一個月的時間里就上線運行，并對之前積累的大量產品設計CAD數據進行了整合。實施之后，不僅實現了圖文檔管理，工作流程的管理和對業務的驅動，還實現了對應的項目管理和版本控制等等。以上問題的處理，都體現出了一點：人是最為關鍵的一方。知識的共享，設計庫的建立，都是本著未來企業發展為目的而建立起的重要的不可或缺的一部分。

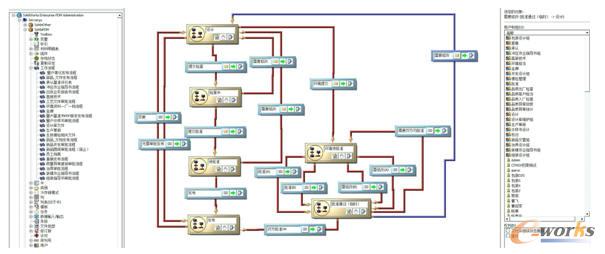

圖3 SolidWorks EPDM產品流程數據管理
5.目前來看，貴公司三維CAD應用效果已經相當不錯了，企業的下一步目標是什么？
創建三維零件模型，不僅僅是為了造型，正確的模型應當為以后的許多使用（如產品設計的變更、裝配、CAE分析、運動分析、包裝模擬、數控加工以及ERP基礎數據等）做好充分的數據準備和參數驅動，這是三維造型實現全三維設計的目標。要實現這個目標，就要求所創建出的零件造型結構完整，尺寸和幾何約束齊全、更加精準。當然，三維最終還是要面向生產的，目前，我們運用3DVIA Composer對包裝狀態進行動畫模擬，并制作了客戶參照用的裝配手順書，既更好地服務于客戶，也更有效地節約了包裝和產品運輸上的成本。針對綠色制造，運用了SolidWorks Sustainability，從設計就開始考慮材料對環境的影響，嚴把低碳關，綜合以上原材料、包裝、運輸、節能等生命周期中的固定環節，我們同樣進行了優化分析，將低成本的經濟效益做到至善至美。

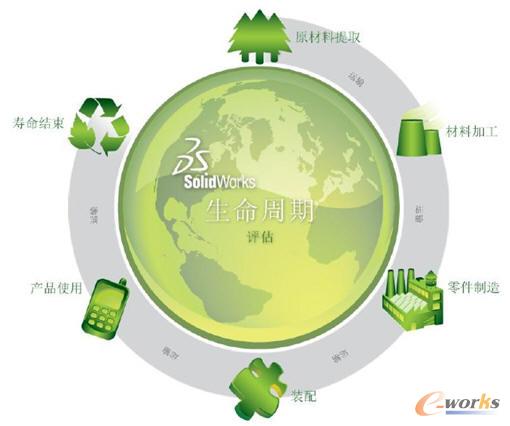

圖4 創美工藝SolidWorks生命周期評估體系
6.請結合貴公司的應用經驗談?wù)勅SCAD應用的優勢主要體現在哪些方面。
在這里，我僅談一些自身的觀點和認識。三維CAD對我來說，最深的感觸就是其對于三維設計思路的表達很直觀，它是設計者和生產者之間更直接、更佳的交流工具，使得知識和信息的傳遞更簡單容易。企業要實現全三維的應用，接受三維是重要的第一步。我公司當時在推行三維CAD的應用上，做了大量的工作，包括將工程師日常設計工作中對三維CAD的應用與績效考核掛鉤，組織企業內部三維設計大賽等，只有有了共同的平臺和交流，才會有提升和發展。
三維設計手段的應用則是實行并行協同設計的有利平臺，三維CAD可以支持設計人員進行協同設計，極大地提高協同工作效率。制造業處身于信息化和數字化快速發展的時代里，面對激烈的市場競爭環境，作為一個跨國企業如何進一步推進各子公司之間分享設計及生產的產品數據，并在此基礎上縮短其生產開發周期（Time），提高產品質量（Quality）并降低成本（Cost）是企業生存和發展的關鍵之一。
