在開環控制的經濟型數控系統中，經常采用PC作為上位機來編制數控程序和發送控制命令，其數據通過串口通信傳至單片機，單片機作為下位機讀取PC發過來的各種插補數據和指令，以驅動電機。數控程序一般由G代碼、M指令、F、S、T等功能組成，而在計算機中，字符大多采用ASCII編碼方案和EBCDIC編碼方案，如果直接將這種編碼傳到單片機，由單片機來識別和譯碼，勢必會增加性能有限的單片機的負擔。此外NC程序有較為固定的編程格式，基于此，可以按照NC編程的規范來設計一種方案，將NC代碼在PC機上轉化為以幀(不同于異步通信中的“幀”概念)為單位的二進制編碼，每幀數據的格式參照NC程序格式來設計。這樣，在PC機上做譯碼工作相對方便和容易，對單片機而言也有兩個明顯的優點：一是容易識別；二是方便處理，提高了效率。單片機按照幀格式，順序提取相關數據。進行計算和控制。
1 譯碼方案設計及實現

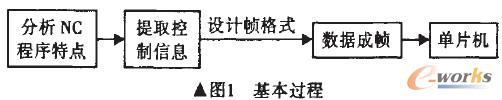

譯碼的基本思路是根據NC代碼的特點，將其進行分類處理，提取有用的信息，將這些信息按照設計的幀格式組成幀數據，發送給下位機，如圖1所示。
1.1 數控代碼分析
NC指令有200余條，為了數據處理的方便，可以根據其特點進行簡單的歸類，從處理方式上可以分為直接控制指令和間接控制指令。
上位機要發送的是控制信息。而NC程序中有許多指令不屬于直接控制的指令，它們僅僅是一些中間(輔助)信息，并不需要發送給下位機。因此，根據NC指令的特點，將其按處理方式劃分為直接控制指令和間接控制指令兩類。如COO、G01、G02、C03等要直接處理，屬于直接控制指令；而G90、G91、G92、G42、G41、G42等則要轉化處理，屬于間接控制指令。例如G90是表示絕對尺寸，G91表示增量尺寸，由于下位機統一采用增量尺寸來進行控制，所以在PC上對G90的處理是：1)提取絕對尺寸；2)計算增量尺寸；3)保存增量尺寸(用于發送的數據)。而對G91的處理是：直接保存增量尺寸。刀補指令要加上偏置量。

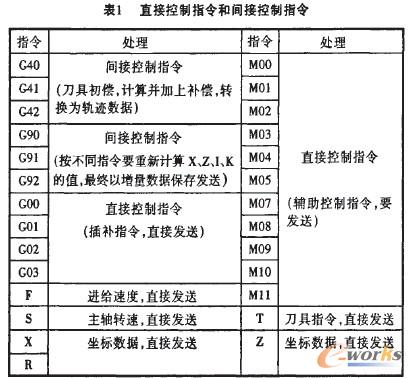

一般直接控制指令是需要發送給單片機的，而間接控制指令是需要先轉化處理的，不在直接發送的數據之列。以表1為例，將常用的數控代碼按直接控制和間接控制分類，并說明了對指令的處理。
對直接控制的指令又可細分為三類。
1)G功能和M代碼：如G00、G01、G02、G03、M03、M04、M05、M07、M08、M10等；
2)坐標類：X、Z、R(平面兩軸插補，本文以數控車兩軸為例，其余類推)；
3)輔助功能類：主軸、進給(F)、刀具(T)。
1.2 幀格式設計
根據上文可以知道，NC程序中指令、數據雖然很多，但不是每個都需要傳送，相反每次都只有很少的幾類指令和數據需通過串口傳送到下位機。三類的直接控制指令是必須要發送的，NC程序最終都要轉化為這三類數據，所以設計幀格式如表2，說明如下。
1)G指令和M代碼：G指令和M代碼各100條，分別用一個字節來表達G或M功能；
2)坐標類：X、Z、R，這些坐標均用三個字節表示，可表示的增量坐標范圍為：一2”一+223(一8 131一+8 m)；
3)主軸、進給、刀具：S、F、T用單字節表示，可以有2S=256種不同的值。
4)在幀的控制數據之前，設置一個幀頭，占一個字節，以作信息位。
1.2.1 設置幀頭
NC指令中許多是模態代碼，即在下一段程序中可能不出現上段程序中相同的指令，為方便處理，用幀頭的8個位來標識幀中各項數據的有無，如表3。幀頭中每位對應幀格式中的直接控制指令的數據類型，用于標識本幀數據中是否存在該項，若所標識的對象數據存在并要發送，則標識位置“1”，否則清“0”。另外，如果下段NC程序段中G、M、X、Z、I、K、F、S、T的數據沒有改變，則可認為該幀中不存在對應項(無變化不發送)，所以幀的長度是不固定的，幀的長度可以從幀頭得知，幀字節最長為15個。
1.2.2 G、M指令編碼
G指令和M指令各100條，而一個字節8位能表示256種情況，所以分別用一個字節來表示G指令和M代碼。直接用二進制數字對應字地址G和M的地址值。如G90對應編碼為0101 1010。
1.2.3 實例
例：對如下數控代碼進行轉換：
G00，G90，G42，X35000，Z160000，F(xiàn)50，S07，T33，M03，LF
該行代碼中帶下畫線的指令為直接控制指令，地址值是要發送的數據，其余是間接控制指令，需要在PC機中先行處理，其中G90為絕對坐標編程，計算時要轉化為相對增量，假設刀具前一位置在原點，增量即為35 000和160 000；G42是右刀補，假設刀具半徑為5000個單位，則實際上X增量為35000+5 000=40 000，Z增量為160 000 4-5 000=165 000。
1)確定要發送的數據：G、M、X、Z、F、S、T；
2)確定幀頭：0XF7(1111 0111 B)，這就是幀的首字節；
3)第二、三字節為G：OX00(coo)；M：0X03(M03)；
4)第四、五、六字節為X：OX00 0X9c 0X40(40 000的二進制碼)；
5)第七、八、九字節為Z：0X02 0X84 0X88(165 000的二進制碼)；
6)第十、十一、十二字節為FST：0X32 OX07 0X21。本行代碼成幀后為：F7 00 03 00 9e 40 02 8488 32 07 21共十二字節。
2 譯碼在數控技術中的應用
根據設計的譯碼方案，在PC機中使用VC++等開發工具來實現，將每段NC程序段轉化為數據幀，利用串口發送給以單片機作主控芯片的數控系統，單片機接收到數據后，根據幀頭，判別各項數據的有無，并取出數據放到相應的存儲單元中，做插補計算和控制的源數據用。在通信之前，先做好通信協議，規定握手協議、校驗方式、波特率等。采用數據校驗，可增加數據傳輸?shù)目煽啃裕惨驗椴捎眯ｒ灒黾恿藥拈L度，本文未討論數據校驗，有關校驗的問題可參考相關文獻。數據的發送以幀為單位采用握手方式一幀一幀進行，保證譯碼數據準確傳到單片機。
3 總結
本文闡述了一種NC代碼轉化通信編碼的譯碼方案，能有效地將數控程序轉化到固定幀格式的二進制數據，易于單片機的識別和處理。單片機接收到數據后，根據協議規則，反向處理，很容易得到插補的類型、坐標、速度等數據，從而實現插補。本文創新之處在于摒棄傳統的編碼方法，根據NC自身特點，設計專門的譯碼方案，能提高數控系統對數控程序編譯和解釋的效率。
